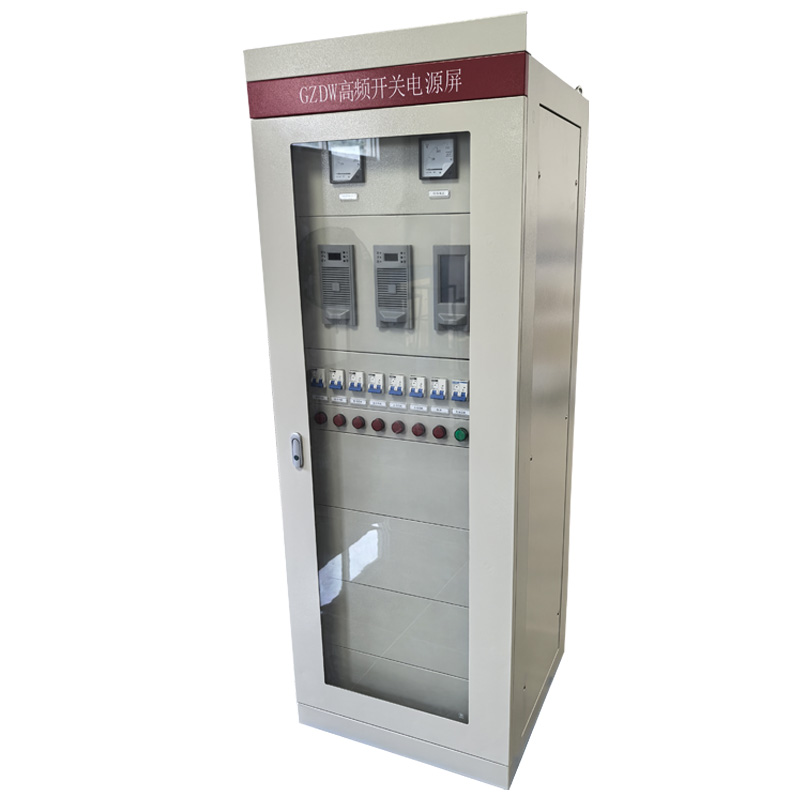

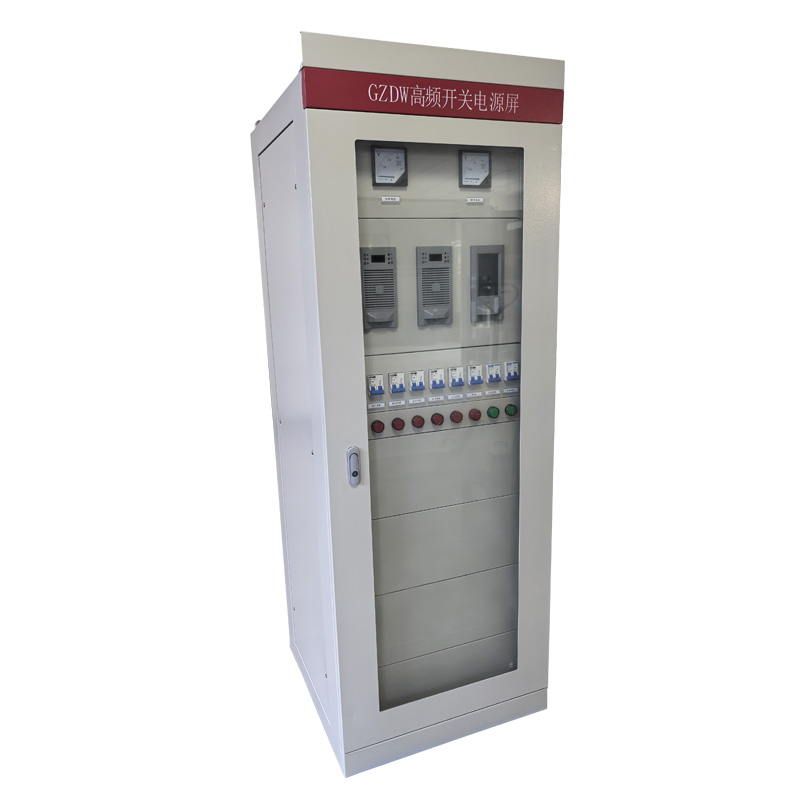

直流屏小系統

1.6米直流屏小系統是歐瑞電力專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

客戶服務中心：13684994423

產品詳情

一:直流屏小系統簡介

名稱： 微機直流屏1.6米小系統

二:直流屏工作原理

簡單地說，直流屏就是提供穩定直流電源的設備。

直流屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入三相/單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;
直流屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

三:直流屏小系統功能特點

● 適合構成38AH/220V、65AH/110V以下的系統。

● 模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。

● 可安裝3個2.0A/220V、4.0A/110V自然冷模塊。

● 降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。

● 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。

● 監控器具有對電池自動管理的功能。

● 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。

● 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

● 配電單元可提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。

● PT供電時系統自動限制輸出功率。

四:直流屏小系統技術指標

項目名稱		技術指標
交流輸入	電壓范圍(VAC)	220V±20%
	頻率范圍	50Hz±10%
直流輸出	額定電壓(VDC)	220/110
	電壓調節范圍(VDC)	180-286
	額定電流(ADC)	5-20A
	輸出限流范圍	5%-110%
	穩壓精度	≤0.5%
	穩流精度	≤0.5%
	紋波系數	≤0.1%
	轉換效率(滿負荷輸出)	≥94
	動態響應(負載20%-30%)	恢復時間≤200μS 超調≤±2%
環境條件	絕緣強度	2KVac 1min
	噪音(1m)	≤55dB
	工作環境溫度	-5℃～+45℃
	運輸與存儲溫度	-40～70℃
	濕度	0-90% 無冷凝
保護功能	輸出過壓保護，輸出限流保護，輸出短路保護，過溫保護，模塊并聯保護，過流保護
